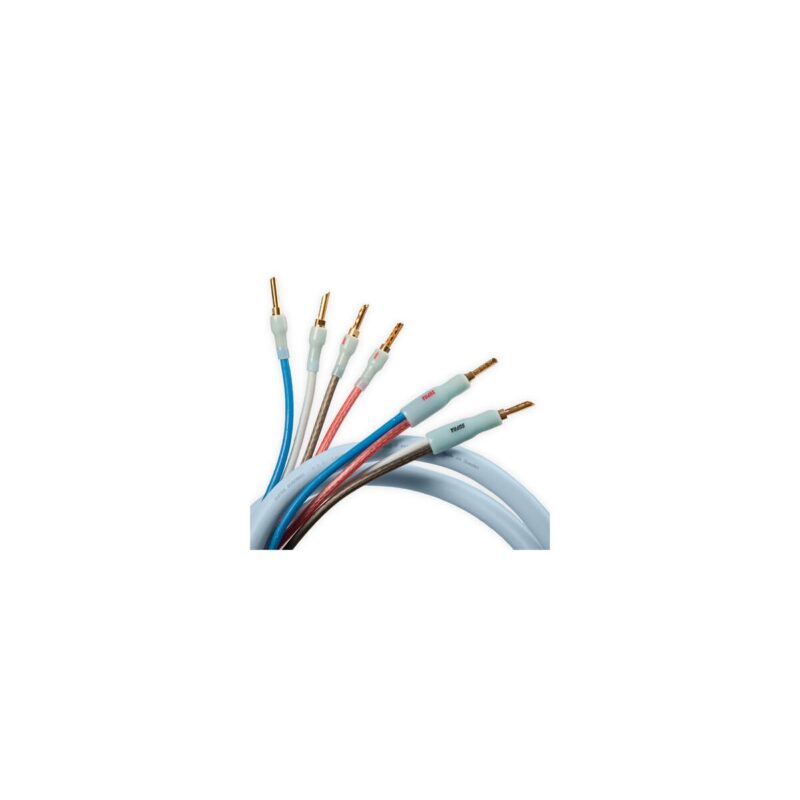

Supra Quadrax 4×2,0 mm² BI-WIRE CombiCon

Supra Quadrax 4×2,0 mm² BI-WIRE CombiCon er en fabrikkterminert høyttalerkabel for stereoanlegg der høyttalerne har separate terminaler for bass og mellomtone/diskant. Kabelen bygger på Supras Quadrax-konstruksjon med fire separate 2,0 mm² ledere, rørformet ledergeometri og fortinnet OFC-kobber. Bi-wire-utgaven er terminert med ett tilkoblingspar mot forsterkeren og to separate par mot hver høyttaler.

CombiCon-systemet gjør det samtidig enkelt å velge mellom bananplugger og spader uten å måtte terminere kabelen på nytt.

Quadrax-konstruksjon med fire separate ledere

Quadrax benytter fire 2,0 mm² ledere som er plassert i en symmetrisk Quadrax-geometri. Hver leder består av fortinnede kobbertråder som er flettet rundt en PP-kjerne, slik at lederen får en rørformet konstruksjon.

Supra oppgir at kombinasjonen av rørformede ledere, geometrien og polypropylenmaterialet er utviklet for lav induktans, lav kapasitans og god immunitet mot elektromagnetisk påvirkning. Den ferdigterminerte BI-WIRE-utgaven har en oppgitt induktans på 0,28 µH/m.

Utviklet for ekte bi-wiring

Denne utgaven er spesielt terminert for høyttalere med separate innganger til bass- og diskant/mellomtonefilteret.

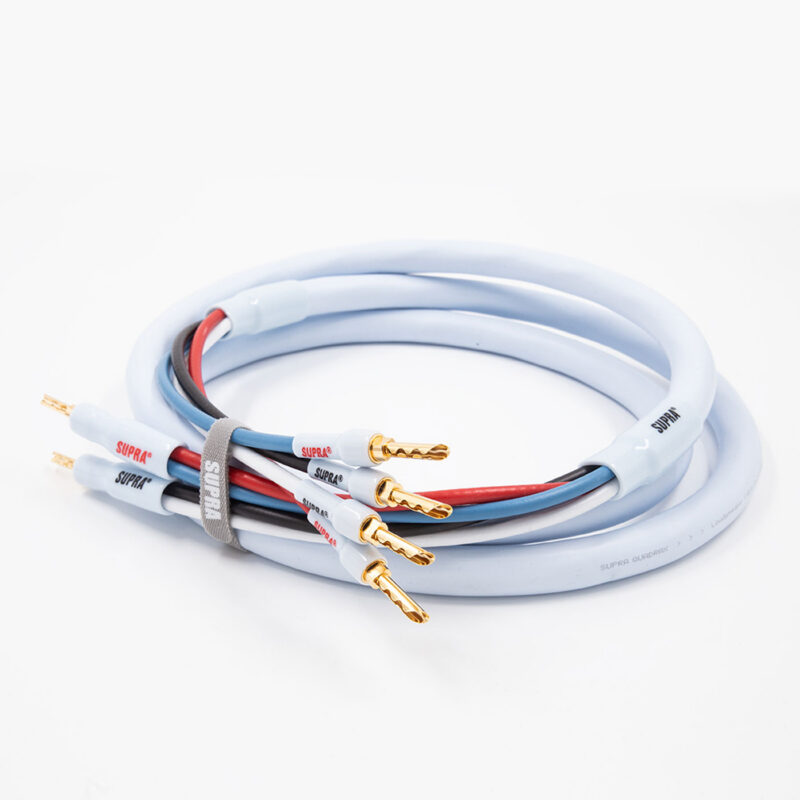

På forsterkersiden samles lederne i ett positivt og ett negativt kontaktpunkt per kanal. På høyttalersiden deles kabelen opp i fire separate kontakter slik at de to terminalparene på høyttaleren kan mates separat.

Det betyr at du slipper to separate kabelstrekk fra forsterkeren til høyttaleren, samtidig som du kan benytte høyttalerens bi-wire-terminaler slik de er konstruert. Fabrikkens betegnelse på konfigurasjonen er 2 til 4, altså to kontakter inn og fire kontakter ut per kanal.

Quadrax finnes i flere varianter

Det er viktig å velge riktig Quadrax-utgave til anlegget. Selve Quadrax-kabelen bygger på firelederkonstruksjonen, men Supra tilbyr forskjellige termineringer avhengig av hvordan høyttalerne skal kobles.

Quadrax Single-Wire er den vanlige utgaven for høyttalere med ett terminalpar, eller høyttalere der terminalbroene beholdes. Her kombineres lederne slik at kabelen har to kontakter i begge ender.

Quadrax BI-WIRE, som denne modellen, har to kontakter mot forsterkeren og fire mot høyttaleren. Den er beregnet for høyttalere med separate terminaler for de forskjellige delene av delefilteret.

Quadrax BI-AMP har fire separate kontakter i begge ender og er beregnet på anlegg der de to høyttalerseksjonene drives fra separate forsterkerkanaler.

Supra tilbyr dermed samme grunnleggende kabelkonstruksjon til både tradisjonell single-wire, bi-wire og bi-amping.

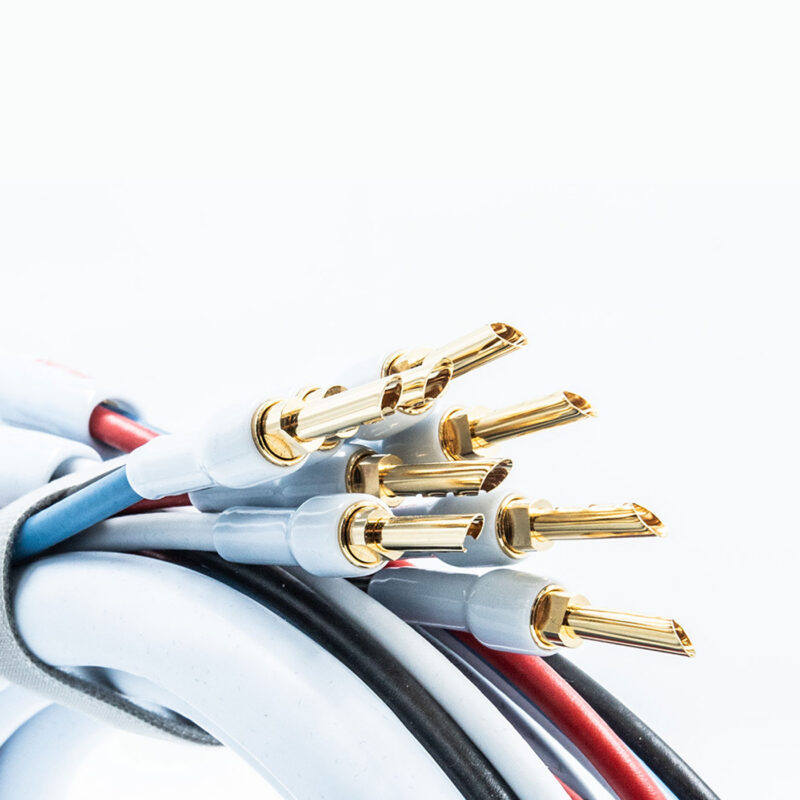

Fabrikkterminert med Supra CombiCon

Termineringen er en viktig del av den ferdige Quadrax-kabelen. Supra presser CombiCon-kontaktene på lederne under høyt trykk for å skape en tett og homogen forbindelse mellom kabel og kontakt.

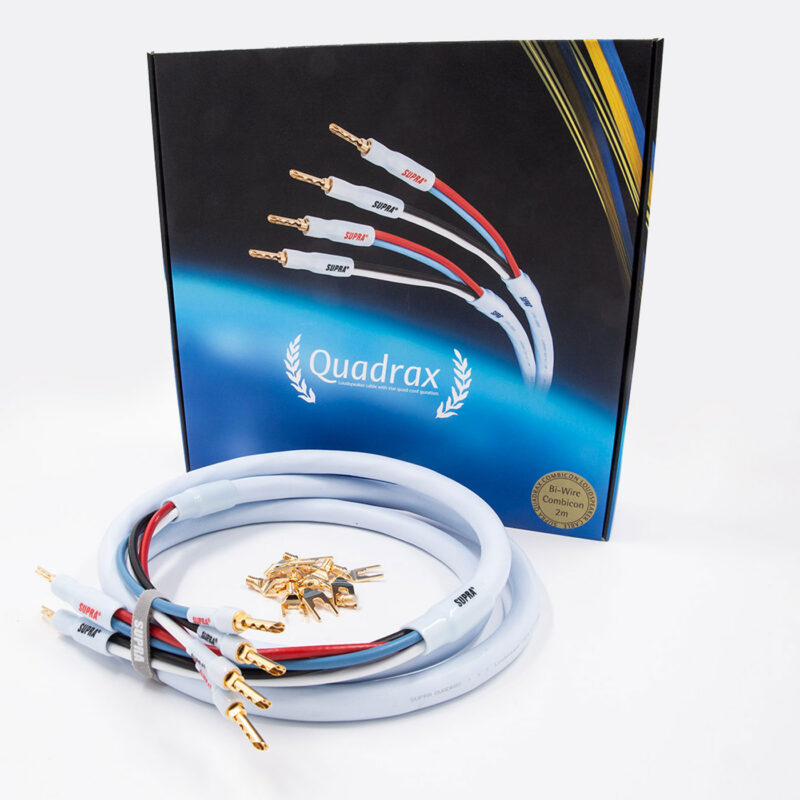

CombiCon har M6-gjenger og gjør at selve kontaktstykket kan byttes. Både BFA-bananplugger og spader følger med, slik at kabelen enkelt kan tilpasses terminalene på både forsterker og høyttalere.

Spesifikasjoner

• Kabel: Supra Quadrax 4×2,0
• Konfigurasjon: BI-WIRE, 2 til 4 kontakter per kanal
• Lederareal: 4 x 2,0 mm²
• Ledermateriale: Fortinnet OFC-kobber
• Lederkonstruksjon: Flettet, rørformet leder rundt PP-kjerne
• Induktans: 0,28 µH/m
• Ytterdiameter: 15 mm
• Ytterkappe: Varme- og aldringsbestandig PVC
• Farge: Ice Blue
• Kontaktsystem: Supra CombiCon M6
• Kontakter: Utskiftbar banan eller spade
• Kontaktflater: 24K gullbelagte
• Signalretning: Merket forsterker til høyttaler
• Leveres som: Stereopar
• Opprinnelsesland: Sverige

Ofte stilte spørsmål

Hva er forskjellen på vanlig Quadrax og Quadrax BI-WIRE?
Vanlig Quadrax har to kontakter i begge ender og brukes som en tradisjonell høyttalerkabel. BI-WIRE-utgaven har to kontakter mot forsterkeren og fire mot høyttaleren.

Må høyttaleren støtte bi-wiring?
Ja. Denne utgaven er laget for høyttalere med to separate terminalpar. Har høyttaleren bare ett terminalpar, bør du velge single-wire-utgaven.

Er BI-WIRE det samme som BI-AMP?
Nei. Ved bi-wiring brukes samme forsterkerutgang til begge høyttalerseksjonene. Ved bi-amping benyttes separate forsterkerkanaler, og Quadrax BI-AMP har derfor fire kontakter også på forsterkersiden.

Følger både bananplugger og spader med?
Ja. CombiCon-systemet gjør at kontaktene kan byttes, og Supra oppgir at både bananplugger og spader følger med BI-WIRE-kabelen.

Er kabelen ferdigterminert fra Supra?
Ja. CombiCon-kontaktene presses på kabelen på fabrikken.

Hvilken vei skal kabelen kobles?
Supra merker kabelen med piler som viser retningen fra forsterker mot høyttaler.
