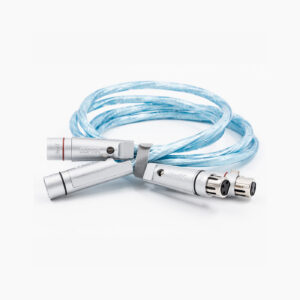

Supra Sword-IXLR – Balansert high-end signalkabel med Litz-konstruksjon
Supra Sword-IXLR er Supras balanserte flaggskip for analog signaloverføring. Kabelen er utviklet for kresne stereoanlegg og profesjonelle lydsystemer, og kombinerer en avansert bifilar Litz-konstruksjon med effektiv skjerming og robuste Supra Swift XLR-kontakter. Resultatet er en gjennomført XLR-kabel for forbindelsen mellom blant annet DAC, CD-spiller, streamer, forforsterker og effektforsterker.
Sword-serien bygger på et tydelig prinsipp: Kabelen skal påvirke signalet minst mulig. Supra har derfor arbeidet med selve ledergeometrien for å redusere elektromagnetiske problemer som kan oppstå i konvensjonelle kabelkonstruksjoner. Sword-IXLR bruker to signalpoler der hver pol består av to lag med seks individuelt isolerte OFC-ledere. De to lagene vikles i motsatt retning, en konstruksjon som er utviklet for å motvirke uønskede elektromagnetiske egenskaper og gi jevnere arbeidsbetingelser gjennom frekvensområdet.
Bifilar Litz-konstruksjon
Det som først og fremst skiller Supra Sword-IXLR fra enklere signalkabler, er lederkonstruksjonen.
I stedet for å bruke én massiv leder eller en bunt med uisolerte kobbertråder som har elektrisk kontakt med hverandre, bruker Sword individuelt isolerte Litz-tråder. Hver av de to signalpolene består av totalt 12 tråder. Seks ligger i det indre laget og vikles i én retning, mens seks ligger i det ytre laget og vikles i motsatt retning.
Den individuelle isolasjonen gjør at hver tråd forblir elektrisk separert langs kabelens lengde. Sammen med den kontrollerte geometrien er hensikten å redusere skin-effekt og uønskede elektromagnetiske egenskaper. Supra fremhever spesielt bevaring av frekvensrespons, timing og faseforhold som sentrale mål for Sword-konstruksjonen.
For brukeren betyr dette først og fremst at Sword-IXLR er konstruert med tanke på høy signalintegritet og lav påvirkning av det analoge signalet, fremfor å tilføre en bestemt lydkarakter.
Balansert signaloverføring og effektiv skjerming
Sword-IXLR er bygget for balansert analog overføring med trepolede XLR-kontakter. I en balansert forbindelse overføres signalet gjennom to speilvendte signalveier, mens skjermen håndterer jord og innstrålt støy. Når sender- og mottakerutstyret har en korrekt implementert balansert krets, kan støy som påvirker begge signalveiene likt, undertrykkes i mottakerleddet.
Kabelen benytter en felles Alu/PET-folieskjerm med 100 prosent dekning. Dette gjør Sword-IXLR godt egnet også i systemer med mange komponenter, lange kabelstrekk eller miljøer med potensielle støykilder.
Supra Swift XLR-kontakter
Sword-IXLR leveres ferdigterminert med Supra Swift XLR-kontakter. Kontaktpinnene er produsert i OFC og belagt med 24K gull, mens kabeltilkoblingen loddes med Almit 34 Super. Kontaktene har mekanisk låsing mot apparatet og solid strekkavlastning rundt kabelen.
Standardutgaven av Sword-IXLR må ikke forveksles med Sword-IXLR Rhodium. De to modellene bygger på den samme Sword-I-kabelkonstruksjonen, mens Rhodium-utgaven bruker rhodiumbelagte XLR-kontakter.
Spesifikasjoner
- Kabeltype: Balansert analog signalkabel
- Kabel: Supra Sword-I
- Leder: Emaljeisolert OFC, Litz
- Lederoppbygning: 2 x 6 x 0,40 mm per signalpol
- Antall signalpoler: 2
- Isolasjon: PP/PE-blanding
- Geometri: Tvinnet, bifilar Litz-konstruksjon
- Skjerming: Felles Alu/PET-folie, 100 prosent dekning
- Ytterkappe: PVC GA74 Crystal
- Kabeldiameter: 8 mm
- Farge: Transparent Ice Blue
- Kontakter: Supra Swift XLR, 3-polet
- Kontaktmateriale: 24K gullbelagte OFC-pinner
- Terminering: Loddet med Almit 34 Super
- Konfigurasjon: 2 x XLR hunn til 2 x XLR hann
- Leveres som: Stereopar
- Standardlengder: 0,8 m, 1 m, 1,5 m og 2 m
- Opprinnelsesland: Sverige
Ofte stilte spørsmål
Hva er forskjellen på Supra Sword-IXLR og XL Annorum XLR?
Begge bruker en avansert flerledergeometri, men Sword går videre med individuelt isolerte Litz-ledere. I Sword består hver signalpol av 12 individuelt isolerte tråder fordelt på to motviklede lag. XL Annorum bruker ikke den samme individuelt isolerte Litz-konstruksjonen.
Hva er forskjellen på Sword-IXLR og Sword-IXLR Rhodium?
Kabelkonstruksjonen er den samme. Hovedforskjellen ligger i kontaktene: Sword-IXLR har 24K gullbelagte kontaktpinner, mens Rhodium-versjonen bruker rhodiumbelagte kontakter.
Kan Sword-IXLR brukes mellom forforsterker og effektforsterker?
Ja. Dette er et av de mest naturlige bruksområdene, forutsatt at begge komponentene har balanserte XLR-tilkoblinger.
Er XLR alltid bedre enn RCA?
Nei. Resultatet avhenger av hvordan de balanserte kretsene er implementert i komponentene. På utstyr med fullverdig balansert signalbehandling kan XLR gi fordeler, spesielt ved lengre kabelstrekk og i elektrisk støyutsatte omgivelser.
Hva betyr Litz?
Litz betyr at lederen er bygget opp av flere små tråder som er individuelt elektrisk isolert fra hverandre. I Sword kombineres dette med en kontrollert geometri der lederne er organisert i to lag.
